Tìm hiểu về băng tải cánh bướm

Tìm hiểu về băng tải cánh bướm: Băng tải cánh bướm được dùng rộng rãi trong vận chuyển các vật liệu nặng dạng thùng, bao,… trong vị trí dốc. Vì có thể gập đôi lại ở giữa, nâng hạ 2 đầu dễ dàng, băng tải cánh bướm khá linh

Băng tải cánh bướm được dùng rộng rãi trong vận chuyển các vật liệu nặng dạng thùng, bao,… trong vị trí dốc. Vì có thể gập đôi lại ở giữa, nâng hạ 2 đầu dễ dàng, băng tải cánh bướm khá linh hoạt trong việc thay đổi chiều cao, độ dốc cho phù hợp với từng địa hình. Ngoài ra chúng còn được lắp thêm bánh xe bên dưới để dễ dàng di chuyển.

Vì có tính linh hoạt cao nên băng tải cánh bướm thường được đặt ở các cảng tàu để vận chuyển. Hàng thường được vận chuyển từ ghe, tàu, xà lang lên bờ, vào kho hoặc lên xe tải, container hoặc ngược lại với độ dốc từ khá đến lớn.





Băng tải cánh bướm là gì ?

Băng tải cánh bướm hay còn gọi là băng tải 2 cánh băng với 2 cánh có thể nâng lên hạ xuống từ mặt đất lên vị trí cao

Ta thường thấy trong các nhà máy hay kho xưởng với sự tiện dụng & đa năng của nó băng tải cánh bướm là lựa chọn tốt nhất cho các doanh nghiệp kinh doanh sản xuất – hàng hóa.





Cấu tạo băng tải cánh bướm.

Băng tải cánh bướm có cấu tạo rất đơn giản bao gồm các chi tiết như sau:

• Hai cán băng : khác biệt giữa các băng tải khác dùng làm vât liệu như xà gồ, thép hình chữ U,I,…

• Khung trụ: đây là bộ chính chịu toàn bộ trọng lượng của băng tải hàng hóa thường dùng lá thép chữ: V.I,… Có khả năng chịu lực tốt – bào mòn cao.





• Tay đỡ : Dùng nâng hạ cánh băng tải vật liệu thường dùng lá thép chữ O,U hình hộp – dây là loại model truyền thống với giá rẻ – nhỏ gọn dễ di chuyển trong kho xưởng nhỏ.

• Trụ cáp treo : chuyên dùng để lấy hàng hai thùng xe hoặc nhu cầu chất hàng cao 6 – 10m.









• Bánh xe : loại băng tải có tính di chuyển nên việc lắp bánh xe cho băng tải cánh bướm là điều rất cần thiết để dễ dàng di chuyển ở mọi địa hình.

• Dây cao su: thường dùng các dây chịu tải nặng

• Con lăn : Đây là chi tiết cốt lõi mà băng tải dùng dây cao su cần hải có.





Ưu điểm và nhược điểm của băng tải

• Ưu điểm: bền – độ an toàn cao – chịu lực tốt nhưng giá khá cao & khó di chuyển trong kho xưởng có mái che thấp.





• Nhược điểm : giá thành cao – trọng lượng nặng – kích thước lớn – khó di chuyển chỗ chật hẹp.



Nguyên lý băng tải cánh bướm.

Ta di chuyển băng tải đến vị trí cần vận chuyển hàng hóa sau đó ta thực hiện thao tác nhấn nút nâng cánh băng tải lên đúng vị trí cần lấy hàng & lấy hàng xong ta nhấn công tác vận hành kéo trục chủ động xoay theo vòng tròn tạo nên lực tác động đến dây cao su với lực dây ở 2 đầu tạo nên ma sát rất lớn khi chuyển động theo chu kì vòng tròn khép kính.

Khi dây cao su vận hành thì chúng ta có thể đặt hàng lên để nó vận tảu đến điểm yêu câu







Ứng dụng của băng tải cánh bướm



- Băng tải cánh bướm con lăn:

Băng tải cánh bướm con lăn được cấu tạo bởi bộ khung thân chắc chắn được trang bị hệ thống bánh xe vững chãi giúp băng tải có khả năng di chuyển được linh hoạt hơn. Bên cạnh, với thiết kế mặt băng theo mô hình gấp khúc nên băng tải cánh bướm có khả năng vận chuyển được hàng hóa cả phương ngang và phương nghiêng tùy theo mục đích sử dụng của doanh nghiệp.





Ngoài ra, băng tải cánh bướm con lăn còn được trang bị hệ thống máy kém mã lực cao sẽ cho phép vận chuyển hàng hóa với số lượng lớn, tốc độ nhanh giúp mang lại hiệu quả kinh tế cao. Với những đặc điểm trên băng tải cánh bướm con lăn thường được ứng dụng để vận chuyển hàng hóa lên xe ô tô, vận chuyển giữa 2 xe công tơ nơ, từ dưới lên nhà kho gác lửng ,…đảm bảo tiện dụng và nhanh chóng.

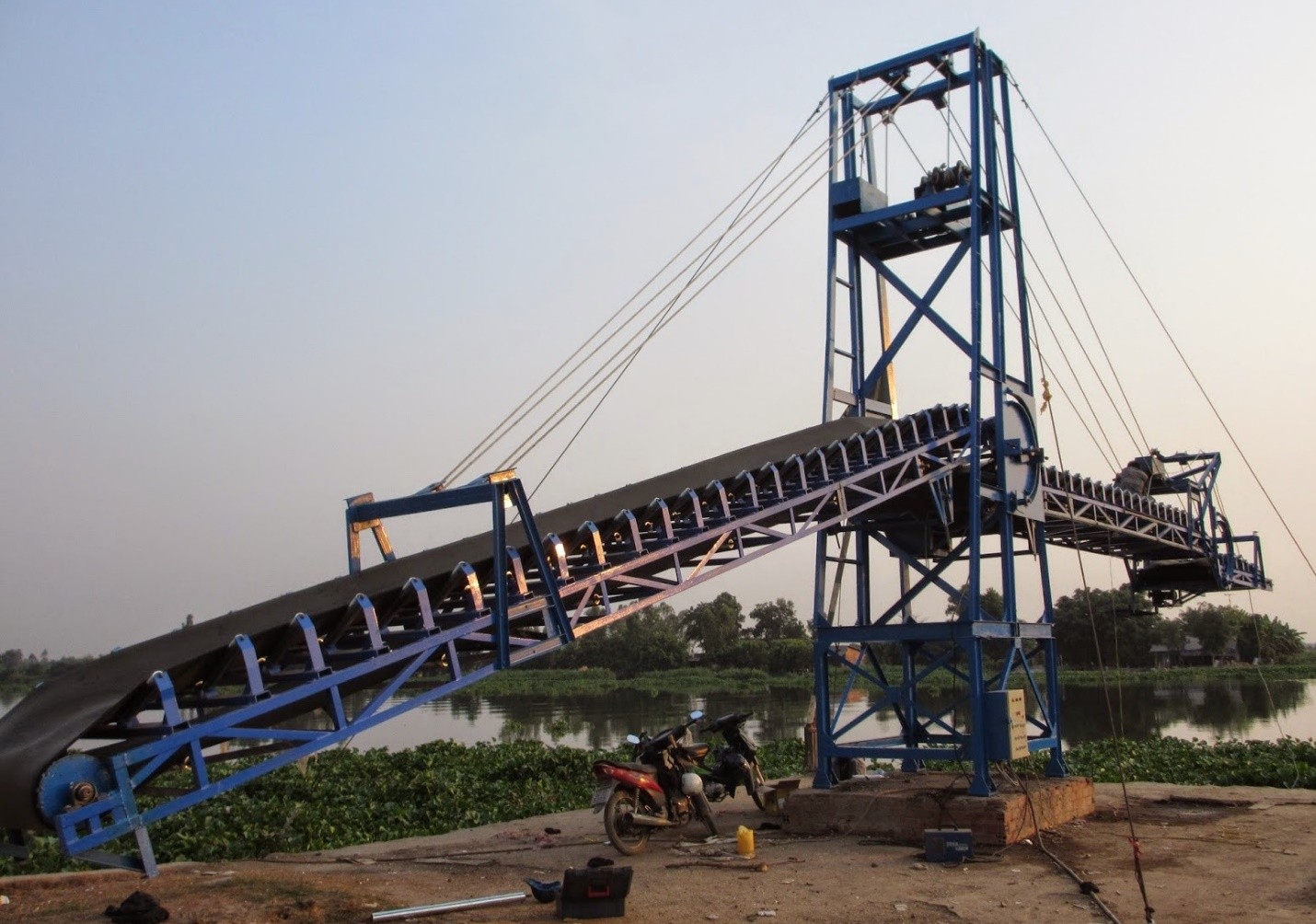

- Băng tải cánh bướm trụ cáp treo

Băng tải cánh bướm trụ cáp treo là loại băng tải sử dụng cáp treo của băng tải cầu cảng để chịu lực 2 cánh băng. Ưu điểm của loại băng tải này là dùng để lấy hàng từ thùng xe được dễ dàng vì không bị vướn 2 tay đỡ. Bên cạnh, với chiều dài cánh băng ngắn và nhỏ nhưng vẫn đảm bảo được tính linh động cao, dễ dàng xoay trở và di chuyển được cả ở những nơi chật hẹp





Việc chọn phương án bố trí thiết bị vận chuyển nguyên vật liệu bằng băng tải cần phải quan tâm đến các yếu tố sau:

• • Nắm vững đặc tính chủng loại nguyên vật liệu cần vận chuyển
• • Căn cứ vào công suất, khối lượng vận chuyển
• • Nắm vững các yếu tố về không gian, bố trí thiết bị, các kho chứa, bến bãi ở đầu và cuối đường vận chuyển
• • Phải hạn chế đổi hướng chuyển động của băng tải, hạn chế bốc dỡ tải dọc đường vận chuyển, vì như thế thường làm phức tạp hoá trang thiết bị băng tải, và giảm năng suất
• • Phải nắm vững các yếu tố sản xuất liên quan và những yêu cầu đặc biệt khác đối với máy vận chuyển băng tải



Đây là bài viết tìm hiểu về băng tải cánh bướm, còn nhiều loại băng tải mà chúng tôi muốn cung cấp thông tin cho các bạn. Các bạn hãy liên hệ trực tiếp hoặc truy cập bangtaihang.com để Hưng Thịnh giúp đỡ thêm cho các bạn nhé
